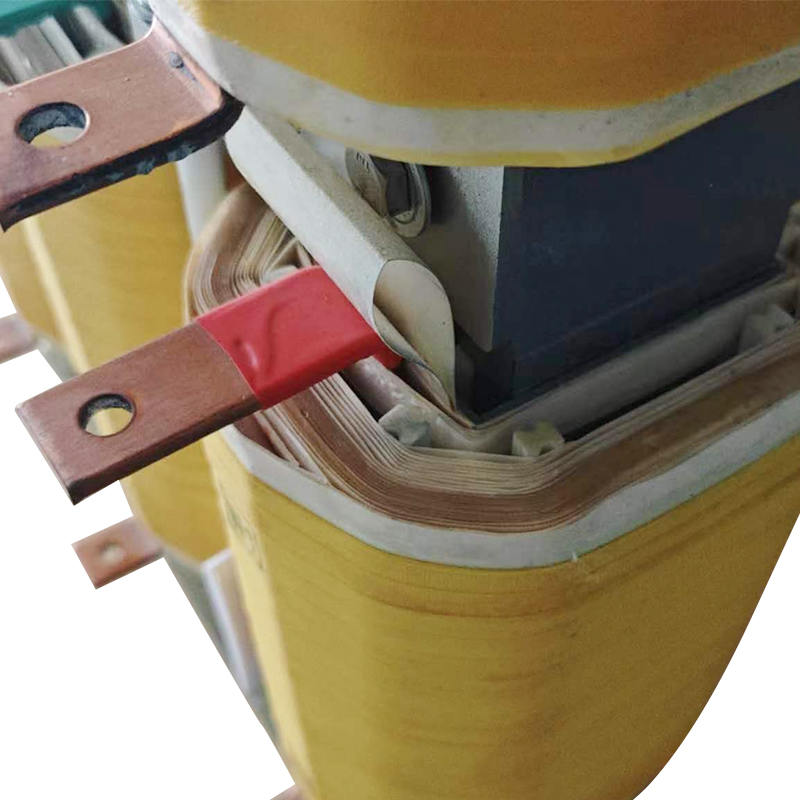

1140V LCL filtre Reaktörü

Elektrik sistemlerinde güç kaynağı filtreleri olarak yaygın şekilde kullanılan LCL filtre reaktörleri, öncelikle DC güç sistemlerindeki üç fazlı invertörlerin çıkışlarındaki yüksek frekanslı gürültüyü ortadan kaldırmak için tasarlanmıştır. Bunu, dikkatle tasarlanmış endüktans ve kapasitans kombinasyonlarını kullanarak, çıkış sinyalinin stabilitesini ve kalitesini etkili bir şekilde artırarak elde ederler.

LCL filtre reaktörlerinin yapısı karmaşıktır ve üç temel bileşenden oluşur: giriş endüktansı, seri bağlı kapasitans ve çıkış endüktansı. Hem giriş hem de çıkış endüktansları bobin şeklindedir, seri bağlı kapasitans ise sabit değerli kapasitörler kullanır. Bu bileşenler benzersiz bir halka şeklinde yapı oluşturacak şekilde birbirine bağlanır.

LCL filtre reaktörlerinin çalışma prensiplerine göre iki ana aşamaya ayrılabilirler:
1. Güç Aşaması: Bu aşamada DC gücü, LCL filtre reaktörüne girmeden önce ilk olarak üç fazlı bir invertör aracılığıyla işlemden geçirilir. Filtre reaktörünün bu aşamadaki birincil görevi, DC sinyalini daha kararlı bir DC çıkışına dönüştürmek için titizlikle filtrelemektir.

2. Yükleme Aşaması: Kararlı DC sinyali yüke ulaştığında, LCL filtre reaktörü yeniden önemli bir rol oynar. Kalan yüksek frekanslı gürültüyü izlemeye ve filtrelemeye devam ederek nihai çıkış sinyalinin saf, kararlı ve güvenilir olmasını sağlar. Bu ikili filtreleme mekanizması, LCL filtre reaktörünü elektrik sistemlerinde güç kalitesini sağlamak için önemli bir cihaz haline getirir.
1140V'a kadar yüksek voltajlara dayanabilen bu reaktör, yüksek voltajlı güç sistemlerinde kararlı çalışmayı sağlar, güç kalitesini artırmak için harmonikleri ve gürültüyü etkili bir şekilde bastırır. 1140V LCL filtre reaktörü, madencilik dört bölgeli takviye geri besleme sistemleri, yüksek voltaj invertörleri ve yüksek güçlü redresörler gibi çeşitli yüksek voltajlı güç sistemlerinde kapsamlı uygulama alanı bulur. Bu uygulamalarda güç kalitesini etkili bir şekilde artırır, ekipman arıza oranlarını azaltır ve genel sistem performansını artırır.
