Ürün Özellikleri

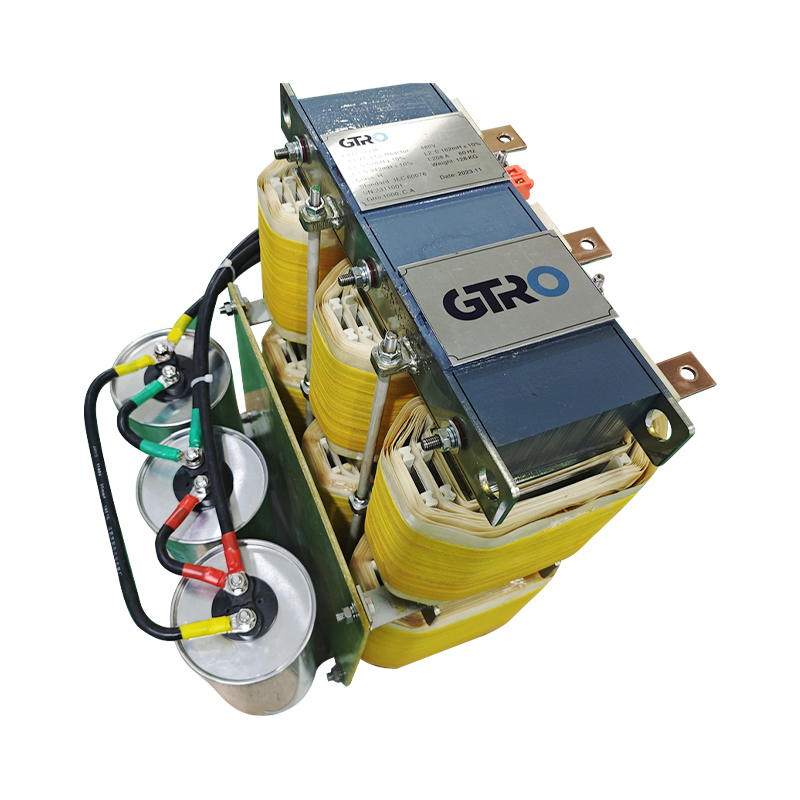

LCL filtre reaktörü, esas olarak çıkışta DC güç kaynağı üç fazlı dönüştürücü filtrelemesinde kullanılan ortak bir güç kaynağı filtre reaktörüdür. Çıkış sinyalinin stabilitesini ve kalitesini sağlamak için indüktörler ve kapasitörler kullanarak yüksek frekanslı gürültünün filtrelenmesini gerçekleştirir. LCL filtre reaktörü üç bölümden oluşur: giriş indüktörü, seri kapasitör ve çıkış indüktörü. Giriş ve çıkış indüktörleri bobinlerdir, seri kapasitör ise sabit değerli bir kapasitördür. Bu üç bileşen, bir döngü yapısı oluşturacak şekilde belirli bir şekilde bağlanır.
LCL filtre reaktör reaktörünün çalışma prensibi iki aşamaya ayrılabilir: güç ve yük aşamaları.
Güç Aşaması:
Güç aşamasında, DC gücü üç fazlı bir dönüştürücüden geçer ve ardından LCL filtre reaktörüne girer. Burada, LCL filtre reaktörü filtre reaktörleri DC sinyalini filtreler ve onu kararlı bir DC sinyaline dönüştürür.
Yükleme Aşaması:
Yük aşamasında kararlı DC sinyali yüke girer. Bu noktada LCL filtre reaktörü, reaktörde kalan yüksek frekanslı gürültüyü filtrelemeye devam ederek çıkış sinyalinin temiz, kararlı ve güvenilir olmasını sağlar.
| İndüktans | L1 0,52 mH /-%10 L2 0,612mH /-%10 L3 0,942 mH /-%10 |
| Nominal Gerilim | 480V |
| Nominal Akım | 208A |
| Kapasitör | 105μF ± %3 9.12kVar 480V.ac 60Hz |
| Faz | Üç |
| Sıklık | 50/60 Hz |
| iletken malzeme | Bakır |
| sıcaklık artışı | ≤ 60K |
| Gürültü | <70dB@1m |
| İzolasyon Sınıfı | H sınıfı |
| Soğutma ayı | AN |
